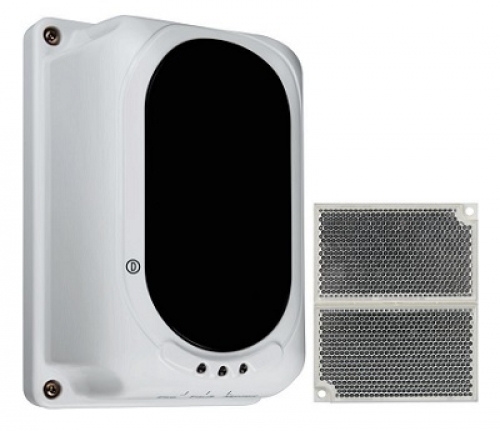

Đầu Báo Khói Dạng Beam Hãng Multron DET - 640RB | Kiểm Định

1. Thông số kỹ thuật Đầu báo khói dạng Beam hãng Multron DET - 640RB:

●Điện áp hoạt động 24VDC (dải từ 20VDC đến 28VDC)

●Dòng điện hoạt động

✔Dòng tĩnh: 18mA

✔Dòng báo động: 33mA

●Khoảng phát hiện: từ 8m đến 100m

●Khu vực giám sát

✔Diện tích cực đại: 14 x 100 = 1400m2

✔Chiều rộng tối đa: 14m

●Dây điện

●Không hai cực Polarized 24VDC

●Vùng phát hiện hai cực không phân cực

●Điều hành

●Môi trường

●Nhiệt độ: -10 ° C ~ +55°C

●Độ ẩm tương đối: 95% Không ngưng tụ

●Trọng lượng 650 gram (có gắn giá đỡ)

●Chất liệu nhựa ABS

●Xếp hạng IP IP30

●Màu trắng với màn hình màu đen

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB là lựa chọn phù hợp cho việc bảo vệ những khu vực có trần nhà cao như nhà xưởng xí nghiệp, mà các dạng đầu dò khác rất khó để lắp đặt và bảo trì.

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB được thiết kế với công nghệ tiên tiến, phạm vi bảo vệ lên đến 1400 m2, có tia laser chỉ chính xác vị trí lắp đặt gương phản xạ và hiển thị số phần trăm tia nhận về.

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB là đầu dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước.

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB đáp ứng các yêu cầu của EN 54-12:2002 ở các cài đặt độ nhạy sau

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB đáp ứng các yêu cầu của EN 54-12:2002 ở các cài đặt độ nhạy sau

♻️Cấp 1: 2,6 dB Độ nhạy cao

♻️Cấp 2: 3,8 dB Độ nhạy trung bình

♻️Cấp 3: 5,8 dB Độ nhạy thấp

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB phù hợp cho việc sử dụng ở những khoảng cách sau

♻️Khoảng cách 1: Từ 8 đến 20 mét Đường đi ngắn (cần 1 phản xạ gương)

♻️Khoảng cách 2 Từ 20 đến 40 mét Đường đi ngắn (cần 1 phản xạ gương)

♻️Khoảng cách 3: Từ 40 đến 70 mét Đường đi chuẩn (cần phải có 4 gương phản chiếu)

♻️Khoảng cách 4: Từ 70 đến 100 m Đường dài (cần phải có 4 gương phản chiếu)

➤Model: DET-640RB

➤Xuất xứ : Singapore

2. Nguyên lý hoạt động Đầu báo khói dạng Beam hãng Multron DET - 640RB

➤Đầu báo khói dạng Beam hãng Multron DET - 640RB làm việc theo nguyên tắc bị chắn ánh sáng.Khi có cháy, khói từ đám cháy bay lên đi vào khu vực bảo vệ, cắt ngang đường hồng ngoại của đầu báo sẽ làm suy giảm tín hiệu hồng ngọai tới đầu thu. Khi độ làm mờ đạt tới ngưỡng báo động được đặt trước, đầu báo sẽ phát một tín hiệu báo động cháy.

➤Nguồn cung cấp cho đầu báo Beam: 15VDC ~ 28VDC.

➤Dòng làm việc của đầu báo Beam s20mA.

➤Dòng chờ: s12mA.

➤Dòng báo cháy: 322 HA.

●Tiếp điểm ngõ ra báo cháy, báo lỗi:

♻️Báo cháy: 28V/2A, thường hở, đóng khi báo cháy.

♻️Báo lỗi: 28V/2A, thưởng hở, đóng khi báo lỗi.

➤Góc điều chỉnh: -6° ~ +6°

➤Góc sai lệch đường truyền ánh sáng: ±0.5°

●Đầu báo khói dạng Beam hãng Multron DET - 640RB có 3 mức độ nhạy:

♻️Mức 1: độ nhạy cao

♻️Mức 2: Độ nhạy trung bình

♻️Mức 3: Độ nhạy thấp

●Chỉ thị trạng thái đầu báo:

♻️Đang điều chỉnh: Đèn xanh và đèn vàng sáng hoặc chớp.

♻️ Trạng thái làm việc bình thường: Đèn đỏ chớp định kỳ.

➤Báo cháy: Đèn đỏ sáng liên tục, đèn vàng tắt. Trạng thái báo cháy sẽ được tắt khi reset nguồn.

➤Báo lỗi: Đèn vàng sáng liên tục, đầu báo sẽ tự động tắt báo lỗi khi điều kiện gây ra lỗi không còn nữa.

➤Đường truyền ánh sáng bị che chắn hoàn toàn: đầu báo báo lỗi: đèn vàng sáng, sau 20s báo cháy: đèn đỏ sáng, đèn vàng tắt.

❌Chú ý: trong trường hợp này, điều này không có nghĩa là cháy. Sau khi không còn che chắn nữa trạng thái lỗi sẽ bị xoá. Tín hiệu báo cháy sẽ bị xoá sau khi reset nguồn.

●Môi trường làm việc:

♻️ Nhiệt độ: -10°C ~ +50°C.

♻️ Độ ẩm: 595%, không đọng hơi nước.

●Vùng giám sát:

♻️Diện tích tối đa 14×100 = 1400m2, chiều rộng tối đa 14m.

♻️ Độ dài chùm tia: 8m ~ 100m.

Nguyên lý hoạt động Đầu báo khói dạng Beam hãng Multron DET - 640RB

3. Quá trình lắp đặt Đầu báo khói dạng Beam hãng Multron DET - 640RB

●Điều kiện lắp đặt:

♻️Đầu báo làm việc theo nguyên tắc bị chắn ánh sáng. Tránh bất kì vật nào che chắn, di chuyển trong phạm vi đường truyền ánh sáng khi lắp đặt. Tường lắp đầu báo hoặc tầm phản xạ phải chắc chắn và phẳng.

♻️Đầu báo lắp dọc theo bức tường. Tưởng phải phẳng nhưng không bị ảnh hưởng bởi các nhân tố môi trường.

♻️Nếu đầu báo được lắp đặt trên giá đỡ dạng thanh kim loại thì đòi hỏi phải chắc chắn.

❌Không lắp đầu báo ở những nơi:

●Chiều cao quá 40m.

●Nơi không có mái che.

●Chiều cao nhỏ hơn 1.5m.

●Nơi có nhiều bụi, hơi nước.

●Nơi sạch sẽ nhưng có thể bụi bẩn trong một vài trường hợp đựợc biệt.

●Nhiệt độ cao. Chú ý nhiệt độ mãi nơi lắp thiết bị không quá 50°C khi trời nắ

●Nơi không thể bảo trì.

●Nơi lắp đặc chụi tác động bởi rung động máy móc.

●Vật thể cố định, di chuyển trong vòng 1m trong đường truyền ánh sáng.

●Vùng có từ trường mạch

●Lắp đặt đầu báo và tấm phản xạ sao cho khói có thể đến được vùng chùm tia của đầu báo.Cụ thể như sau:- Khi chiều cao không quá 5m thì đầu báo, tấm phản xạ phải được lắp trên hai bức tường đối diện nhau và cách trần 0.5m. Như hình sau

●Khi chiều cao từ 5m – 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau và cách trần từ 0.5m đến 1m. Như hình sau:

●Khi chiều cao lớn hơn 8m, mái có đỉnh nhọn không trần, đầu báo và tấm phản xạ phải lắp trên hai bức tường đối diện nhau cách sàn 8m, chắc chắn rằng khoảng cách giữa đầu báo, tấm phản xả với đỉnh cao nhất của tòa nhà phải lớn hơn 0.5m, như hình sau:

●Với cấu trúc nhà mái chữ A chiều cao khoảng 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau cách đỉnh mái 1.5m

4. Hướng dẫn lắp đặt Đầu báo khói dạng Beam hãng Multron DET - 640RB:

●Các bước thao tác :

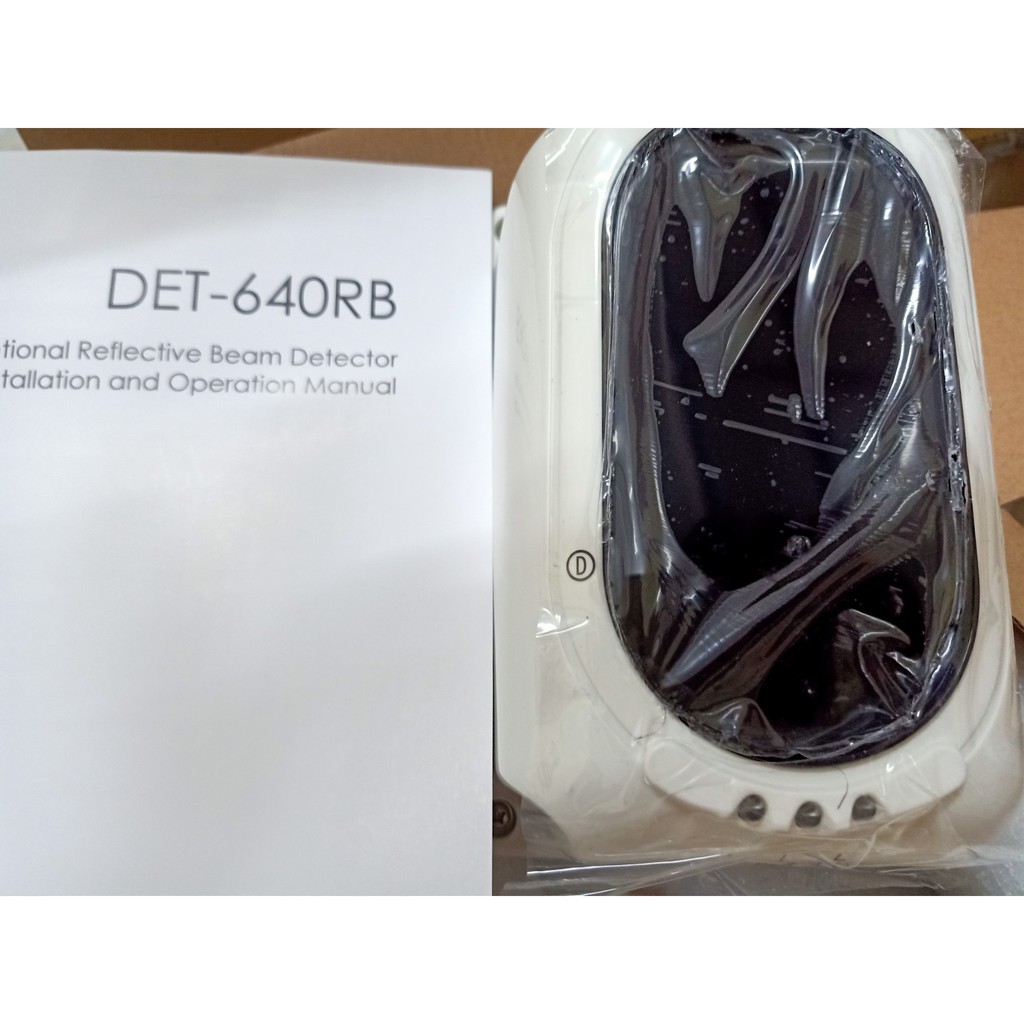

♻️Lấy các màng nhựa ra khỏi đầu dò, chú ý không làm xướt bề mặt.

♻️Cấp nguồn 24VDC cho đầu dò. 2 phút sau, dùng tấm Magnet che xung quanh LED đỏ. Khi này, xảy ra 2 trường hợp:

♻️LED xanh chớp nháy.

♻️LED xanh sáng liên tục.

♻️Lấy tấm Magnet ra.

♻️Tùy vào LED xanh sáng như thế nào mà ta chia làm 2 trường hợp:

➤Nếu LED xanh nhấp nháy, ánh sáng nhận về còn yếu (tần số nhấp nháy của LED càng chậm, tín hiệu nhận về càng yếu). Điều chỉnh bánh xe và máng trượt trên đầu dò để chỉnh hướng tia hồng ngoại cho đến khi LED xanh sáng rõ và liên tục.

➤Nếu LED xanh sáng liên tục là OK.

❌Chú ý: Quan sát cẩn thận để chắc chắn rằng tín hiệu nhận về nhờ phản xạ trên tấm phản quang nhiều hơn do phản xạ trên các vật xung quanh. Nếu không chắc chắn, có thể che tấm phản quang lại để test.

●Cố định chắc chắn lại đầu dò.

➤LED xanh sáng liên tục, đặt tấm Magnet vào vùng kí hiệu M cho đến khi LED vàng sáng liên tục, sau đó lấy tấm Magnet ra và phải chắn chắn không có vật gì che đường đi tia sáng. Khoảng 5s sau, đầu dò sẽ bắt đầu tự động điều chỉnh. LED vàng nhấp nháy có nghĩa là tín hiệu yếu, LED xanh nhấp nhảy có nghĩa là tín hiệu mạnh. 10s sau, nếu các LED đỏ – vàng – xanh nhấp nhảy luân phiên có nghĩa là đầu dò không tự điều chỉnh được và không thể chuyển qua hoạt động kiểm soát được Khi này, hãy điều chỉnh lại từ bước 2). Nếu LED vàng – xanh sáng mạnh, LED đỏ nhấp nháy có nghĩa đầu dò đã sẵn sàng hoạt động. Khi này, hãy điều chỉnh lại từ bước 2). Nếu LED vàng – xanh sáng mạnh, LED đỏ nhấp nhảy có nghĩa đầu dò đã sẵn sàng hoạt động.

●Kiểm tra báo cháy

➤Sau khi chính đầu dò xong khoảng 20s, che đầu dò và đầu nhận bằng tấm thử IR Light Filter, nếu hoạt động bình thường đầu dò sẽ báo cháy trong 30s và LED đỏ sáng, công tắc báo cháy thụ động đóng lại. Bỏ tấm thử ra, đầu dò trở lại hoạt động binh thường, không có báo động chảy hoặc lỗi.

●Kiểm tra lỗi đầu báo khói dạng Beam

➤Che nhanh đầu dò và đầu nhận bằng tấm thử IR Light Filter rồi sau đó lấp ra ngay, nếu đầu dò hoạt động bình thường LED vàng sáng khi bị che và tắt khi hết bị che.

5. Điều kiện lắp đặt Đầu báo khói dạng Beam hãng Multron DET - 640RB:

➤Đầu dò hoạt động dựa vào nguyên tắc đường đi của tia hồng ngoại bị che. Tránh che khuất đường đi của tia tín hiệu khi lắp đặt. Vị trí treo đầu dò và tấm phản quang phải chắc chắn và có về mặt phẳng. Đầu dò được treo thẳng đứng trên bề mặt lắp đặt. Người lắp phải chú ý đến ảnh hưởng của môi trường (mùa năng hoặc mùa mưa) có thể làm thay đổi hình dạng bề mặt của vị trí lắp đặt. Nếu đầu dò được lập trên các giá đỡ, phải chú ý giá đỡ phải cố định và chắn chắn.

❌Không lắp đặt đầu dò ở những vị trí sau:

●Cao quá 40m.

●Không có mái che.

●Cao dưới 1.5m.

●Nơi có quá nhiều bụi bẩn, bột hoặc hơi nước.

●Nơi có nhiệt độ cao.

●Khó bảo trì.

●Vị trí lắp đặt chịu ảnh hưởng mạnh của rung động cơ khí.

●Có vật cố định hoặc chuyển động cách đường đi tia hồng ngoại khoảng 1m.

●Nơi có từ trường cao.

▬▬●▬▬●▬▬●▬▬●▬▬●▬▬●▬▬●▬▬

✅Khách hàng có thể lựa chọn mua vật tư theo Đầu báo khói dạng Beam hãng Multron DET - 640RB tại PCCC Phát Đạt với giá tốt nhất hiện nay.
